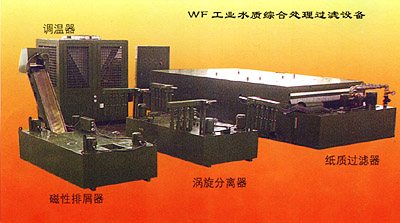

 □ JC工业水质综合处理
    过滤设备
 □ JC机床导轨防护罩
 □ JC盒式防护卷帘
 □ JC系列工业用过滤器

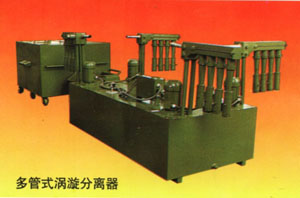

 □ JC涡旋分离器

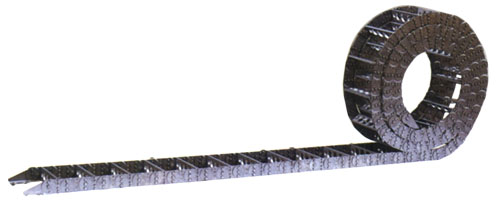

 □ JC钢制拖链
 □ JC永磁式排屑装置
 □ JC链板式排屑装置
 □ JC刮板式排屑装置
 □ JC螺旋式排屑装置

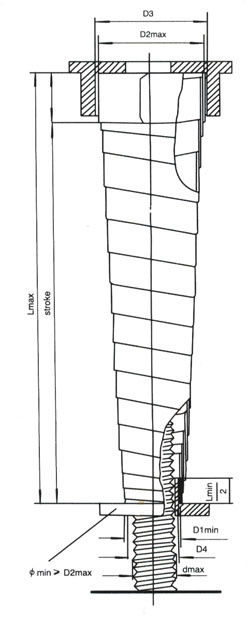

 □ 螺旋弹簧式丝杠防护
    套
 □ JC机床外壳
 □ T型撞板槽块
 □ 其他产品
JC机床导轨防护罩

    机床导轨防护罩适用于数控机床加工中心等各类精密机床各个传动方向上导轨的防护。它不但具有防尘、防切屑冷却液等功能，还能够增加机床的封闭性，延长机床导轨的使用寿命。
结构特点：
移动速度：12米/分以下（低速）25米/分以下（中速）
主体材料：不锈钢1cr13低速速导轨防护罩采用滑动式结构，中速导轨罩采用滚轮式结构。
高速移动：35米/分以下（高速）在导轨防护罩底面加联动结构，用户在设计机床时必须在防护罩底面留有足够的空间。

技术数据


其他要求
代号
名称
数据
备注

项目
要求
Le
拉伸后长度


1
主体材料名称
1cr13

Lz
收缩后长度


2
主体材料厚度
推荐1.5~3mm

Lt
行程


3
估计节数

Bg
导轨宽度


4
支承形式、材料
滑块
钢

滚轮
钢
 　

Bc
防护宽度


尼龙

尼龙
 　
Bs
支承安装宽度


5
安装孔




H1
防护罩上部高度


配套机床名称型号

H2
导轨侧面高度


防护方向

运行速度
V＜米/分
H3
防护罩高度


用户单位

Bi
安装位置宽度

用户自定
填单人

部门

Hi
安装位置高

用户自定
填单日期

电话

注：
用户单位提供图纸，由我厂按图制作。
如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求。
每种防护罩填写一长。如样本不够，可复印填写。
